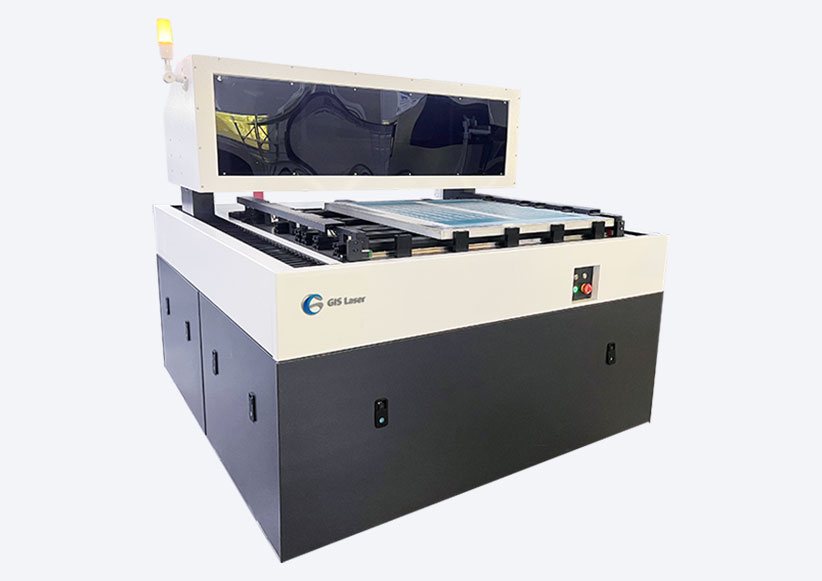

CTS700
激光直接制版（CTS系列）
CTS 是采用业界领先的紫激光技术，采用美国TI公司的DMD核心元件，配合高功率405nm 激光模块，以及高精度的直线电机运动系统和稳定的水冷系统。能在丝网表面直接高精度曝光，省却菲林工序。给客户带来高分辨率，高效率及低成本产品。这种最新的数字曝光系统(CTS)将成为业界新的标准。 高精度： 160um/ 147 times/QTX/270ma100mm/s
技术规格
| 适用范围 | 纺织、贴花、汽车、包装、PCB、标签、装饰等 |
|---|---|
| 最大网框规格 | 2000x3100 |
| 最小网框规格 | 700x700 |
| 最大曝光范围 | 1900x3000 |
| 网框厚度 | 25-55mm(可定制) |
| 成像系统技术 | DMD DLP 技术 |
| 感光胶膜厚 | 溶剂型感光胶: 3μm-120μm，水性感光胶: 3μm-220μm |
| 曝光时间 | 120-240s/m²，350 目黄网，(SBQ 型感光乳剂) |
| 图像解析 | 1270dpi/2540dpi(可选)；12700dpi（PCB专用） |
| 上加网线数 | 最高可达133LPI |
| 聚焦方式 | 动态聚焦 |
| 文件格式 | 1_bit tiff、Gerber 等. |
| 激光类型 | UVLD 激光器，波长 405±5nm |
| 激光能量 | 15W/20W/25W(可选) |
| 设备尺寸 (mm) | 3850x2550x1400 |
| 设备净重 | 4200KG |
| 工作条件 | 黄光室；无尘等级: 10000；温度：22±2°C；相对湿度：40-70% （不结露） |
| 动力 | 电源： 单相220v，50/60Hz，4KW(CTS200,CTS300) ；5Kw(CTS500,CTS700)， 气: 1L/min |
